易龙EPL-12F四线制接线式信号防雷器
“易龙EPL-12F四线制接线式信号防雷器”参数说明
| 是否有现货： | 是 | 认证： | ccc认证 |
| 品牌： | elord易龙 | 类型： | 信号防雷 |
| 用途： | 信号保护器 | 组合结构： | 压敏电阻类 |
| 保护性质： | 限压型 | 安装形式： | 并联 |
| 工作原理： | 限压型 | 型号： | EPL-12F |
| 商标： | elord | 包装： | 真空 |
| 产量： |
“易龙EPL-12F四线制接线式信号防雷器”详细介绍
?

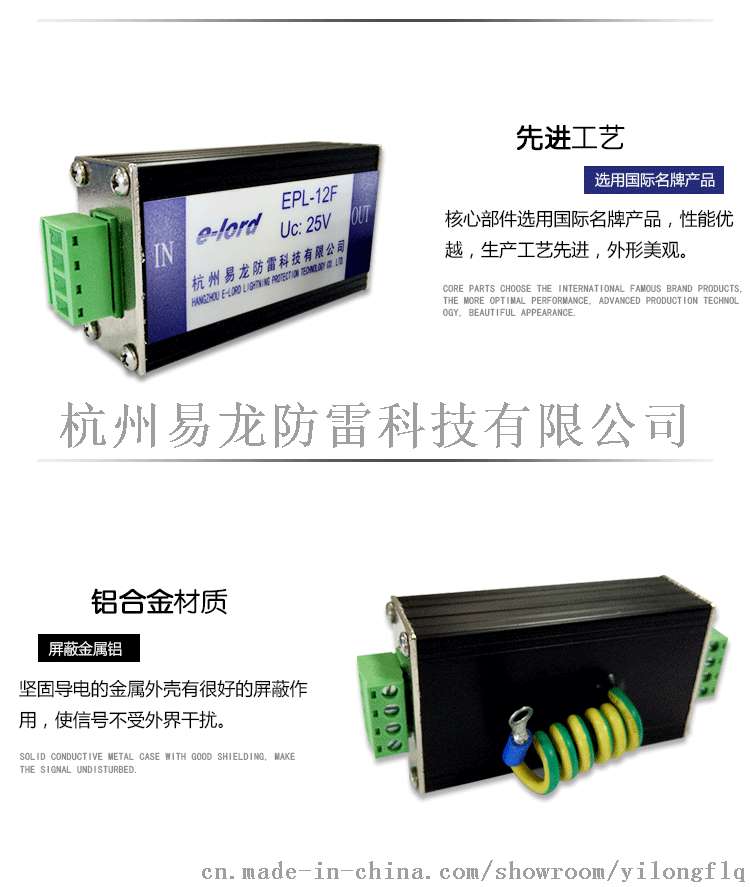

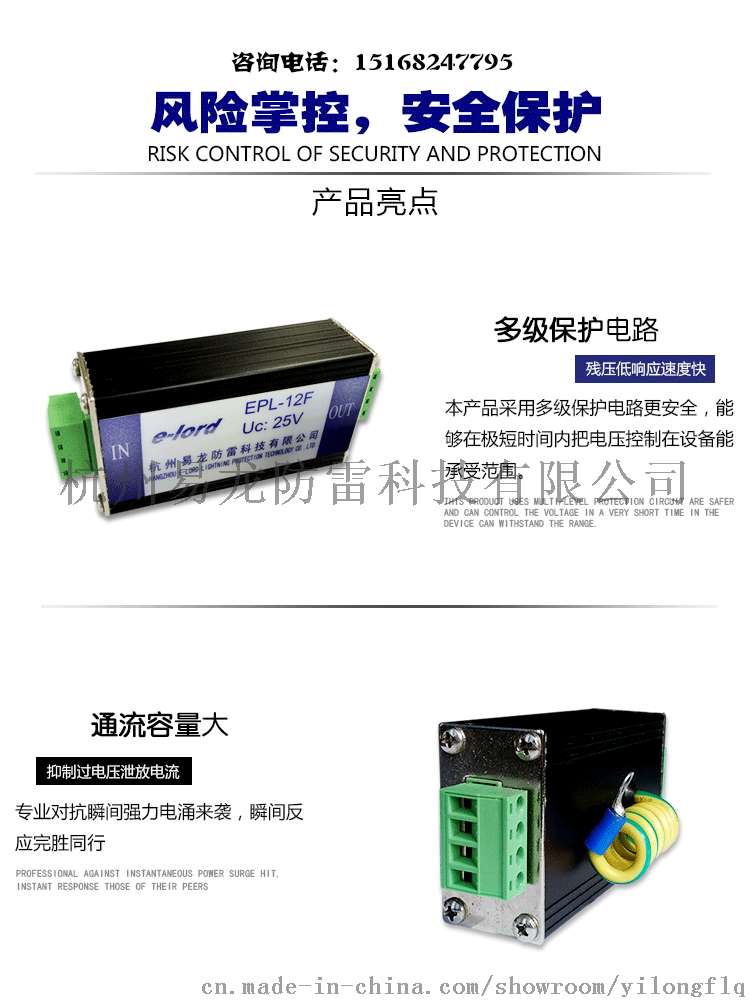

产品介绍：
EPL系列四线制接线式SPD是专为保护以RS422线、RS485线连接方式传输设备而设计的，以防止因大气过电压或操作过电压而对设备造成损坏，适用于通信系统、计算机系统以及自动控制系统。本产品不光在双绞线间提供了低残压的多级精细保护，而且为双绞线提供了大能量对地共模保护。
产品特点：
●采用多级保护电路、核心元件选用国际名牌产品、性能稳定；
●具有通流容量大、信号端口箝位电压低、插入损耗低、反应灵敏、传输信号频率可达到2MHz；
●安装方便、无需特别维护、使用寿命长等特点。
技术参数：
| 产品型号 | EPL-12F | EPL-24F | EPL-48F |
| 额定工作电压Un | 12V | 24V | 48V |
| 最大持续工作电压Uc | 25V | 36V | 60V |
| 额定工作电流In | 300mA | 300MA | 300MA |
| SPD试验分类 | ? ? ? ?C2 ? ? ?? | ? ? ? ?C2 ? ? ?? | ? ? ? ?C2 ? ? ?? |
| 标称放电电流Isc(8/20μs)：对称/非对称（PE） | 1KA/5KA | 1KA/5KA | 1KA/5KA |
| 电压保护水平Up：对称/非对称（PE） | 24V/0.6KV | 48V/0.6KV | 96V/0.6KV |
| 工作频率 | ≤10MHZ | ≤10MHZ | ≤10MHZ |
| 插入损耗 | ≤0.5dB | ≤0.5dB | ≤0.5dB |
| 外形尺寸 | 85mmx45mmx25.4mm | ||
| 外壳材料 | 屏蔽金属铝 | ||
| 连接方式 工作环境条件 |
接线式 温度范围：-40℃~+70℃ 湿度范围：30%~85%（25℃） ? |
||
?

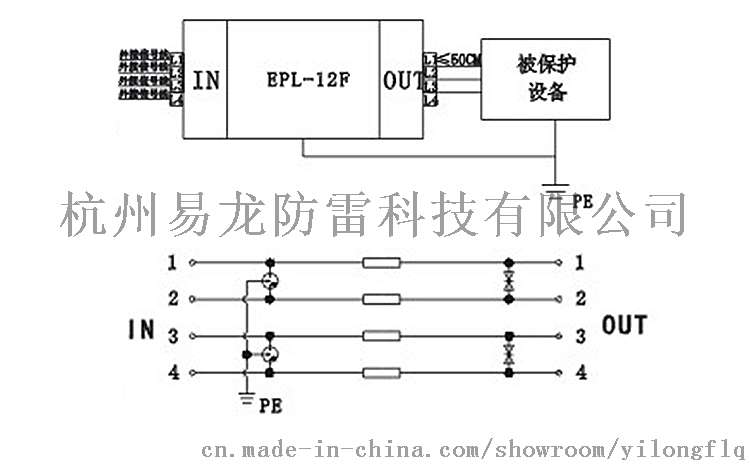

连接方式
1、外接信号线（3根）接入“IN”端，从“OUT”端引出3根信号线至被保护设备端；
2、接地线与PE线可靠连接。
注意事项
1、本产品只适用于室内使用；
2、不要在雷雨天安装。
?
编辑：北京易龙防雷科技有限公司 时间：2018/05/11
